CVCF / VVVF
개요
해외제품이나 해외로 수출하는 제품을 시험하는데 적합한 기기입니다.
출력 주파수의 가변폭이 넓어 연구기관에서 사용하는데 전혀 불편함이 없습니다.
CVCF / VVVF는 출력주파수 기변 뿐만 아니라 출력전압까지 가변할수 있어 연구, 개발, 시험장비에 적합합니다.
CVCF / VVVF

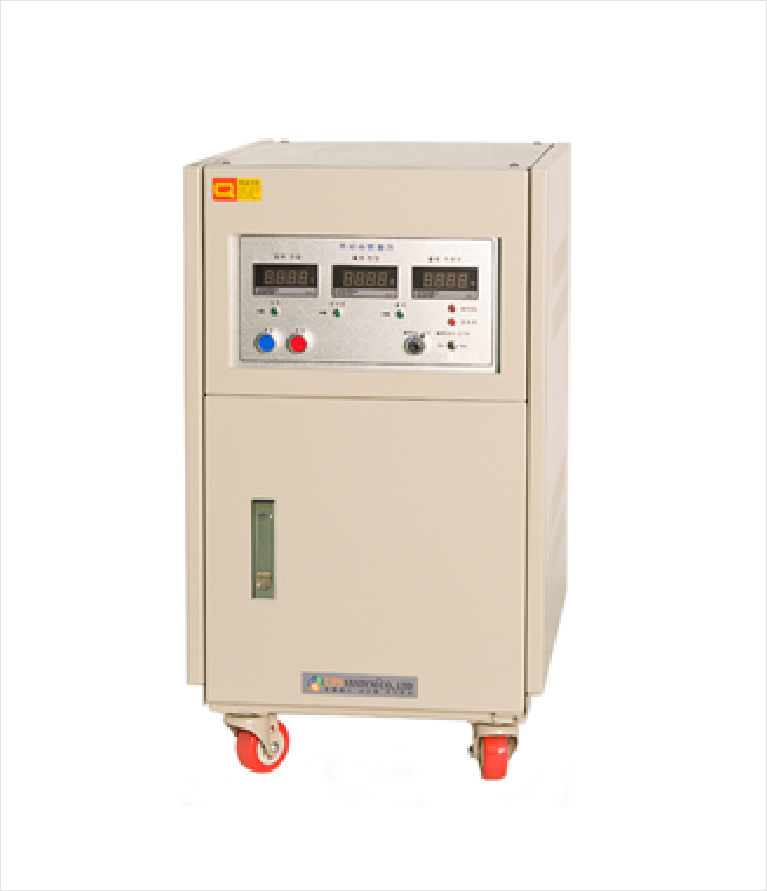

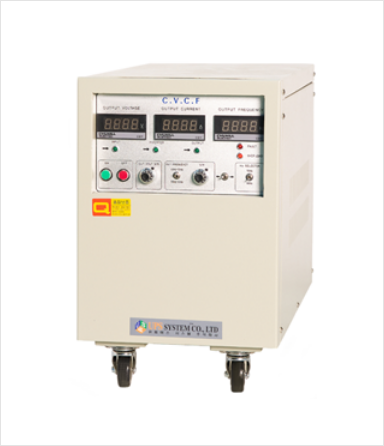

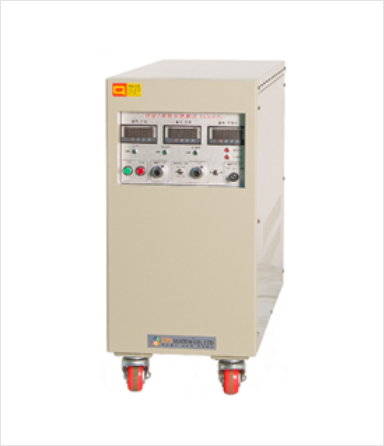

[CVCF-10100]

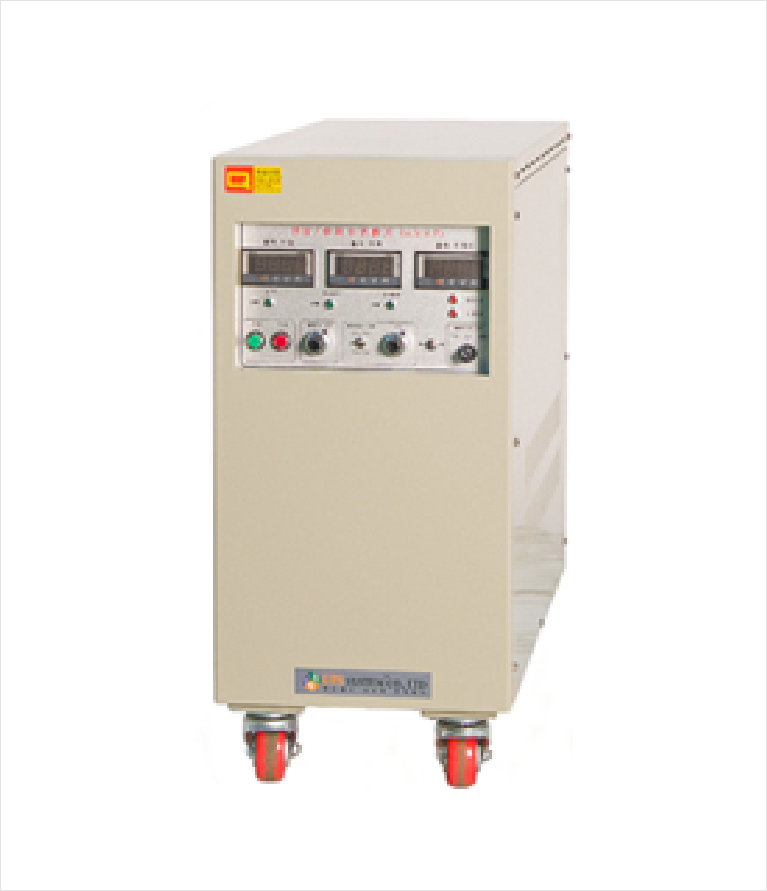

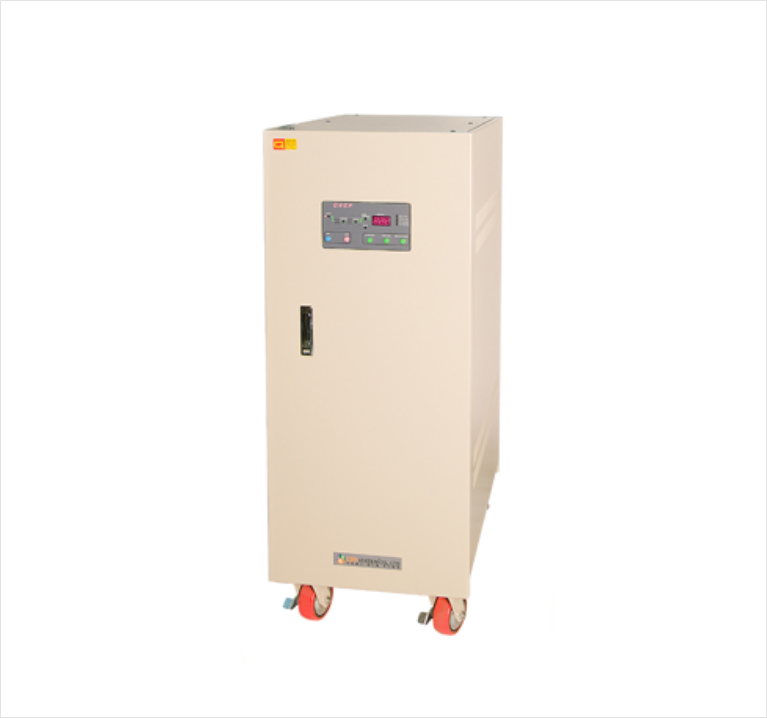

[VVVF-1000(400Hz)]

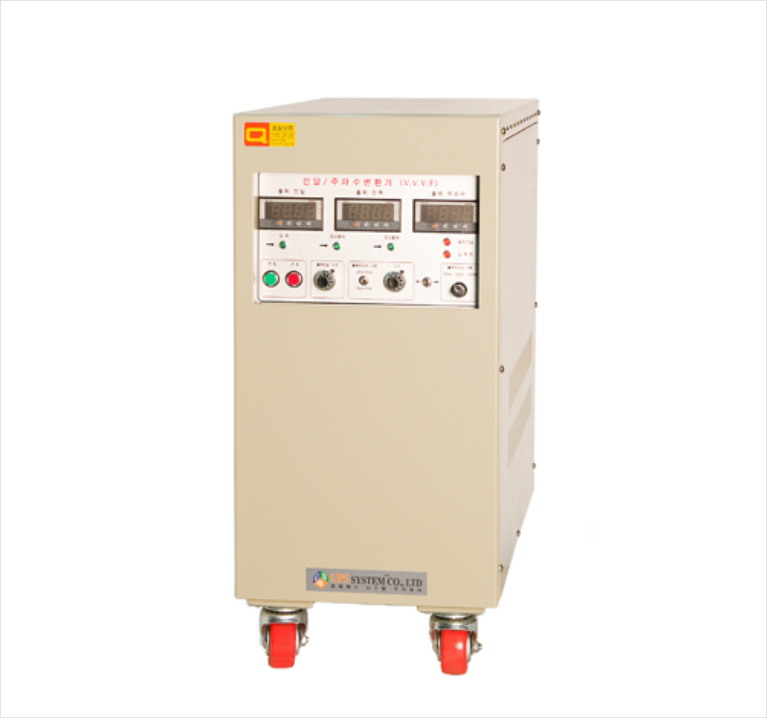

[VVVF-1020]

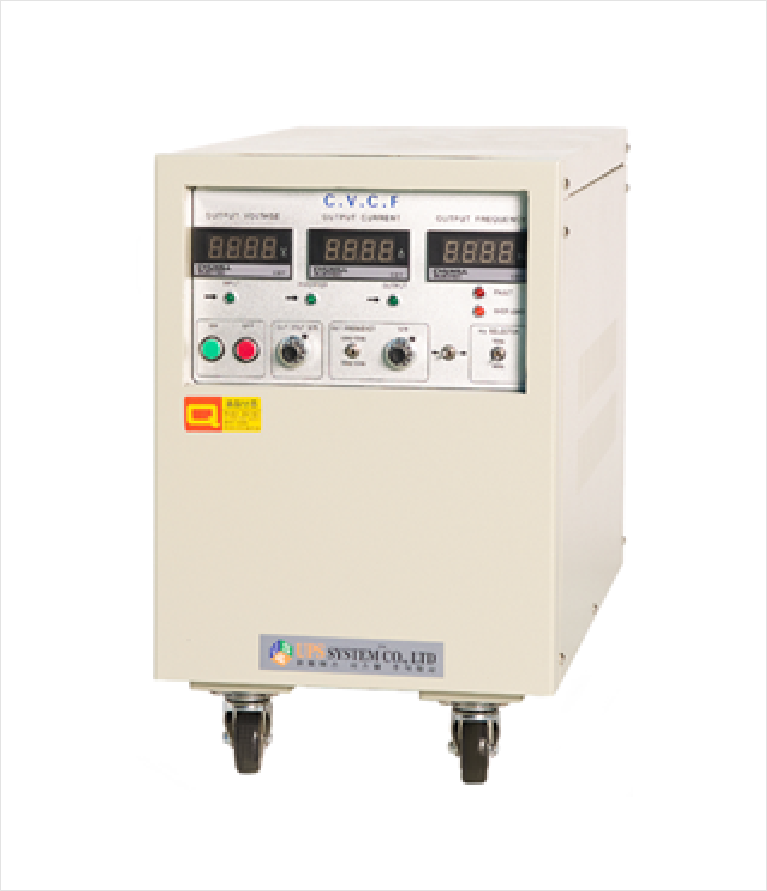

[VVVF-1010]

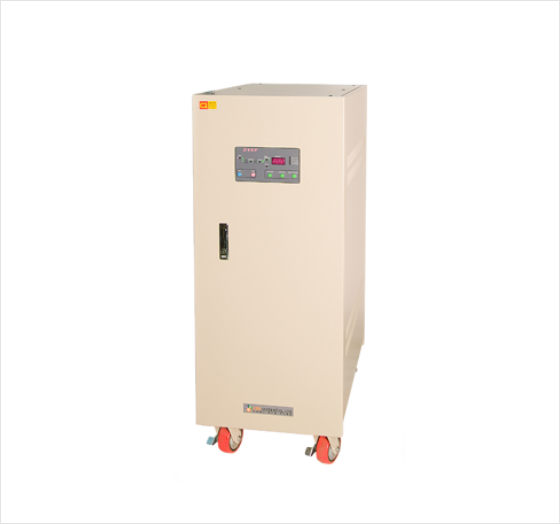

[VVVF-10100]

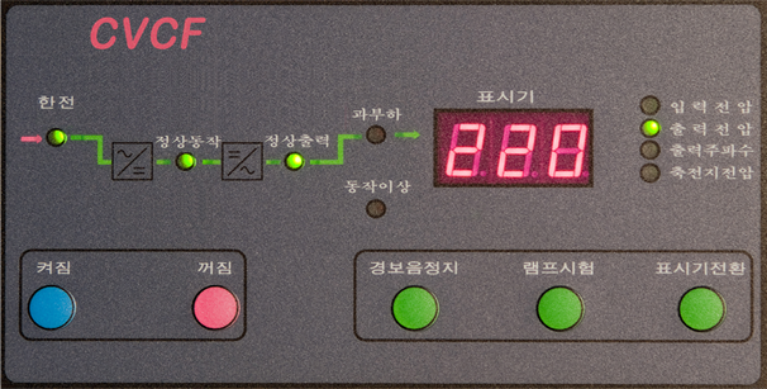

CVCF패널
[CVCF]

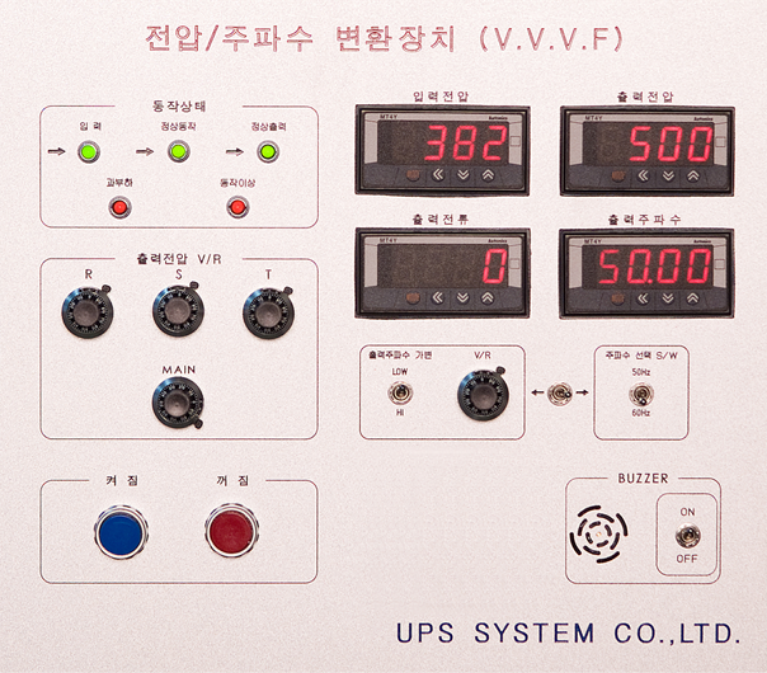

VVVF-3000-METER패널
[VVVF-3000-METER]
특성 및 기능
| 특성 | 각종 스위치 기능 |
|
- 소형, 경량 설계 - ON-LINE 방식 - 고주파 20KHz 순시제어 PWM방식 - 넓은 주파수 가변폭(45Hz ~ 500Hz) - 저소음 및 고효율 실현 - 출력 전압 기변 기능(0V ~ 300V) - 축전지를 연결하여 무정전 기능 가능 |
- 입력전압 표시기능 - 출력전압, 출력전류, 출력주파수 표시기능 - CVCF/VVVF 켜짐, 꺼짐 조작기능 - 램프테스트 기능 - UPS 켜짐, 꺼짐 조작기능 - 경보음 정지기능 |
OPTION
축전지 연결
축전지를 연결하여 UPS와 동일하게 무정전 기능까지 사용가능
전기적 특징
| 용량 (KVA) | 200VA ~ 100KVA (사용자 지정선택) | |||||
| 일반적사항 | 냉각방식 | 강제풍냉식 | ||||
| 사용정격 | 100% 연속 사용 | |||||
| 정류기 | 제어방식 | Full Bridge 위상제어 | ||||
| 제어소자 | THYRISTORY | |||||
| 인터버제어방식 | 고주파 PWM 제어방식(20KHz) | |||||
| ST/SW 절체방식 | 무순단 동기절체 | |||||
| 변압기절연계급 | H종 | |||||
| 입력전압 | 상수 | 1상, 3상 | ||||
| 정격전압 | 110, 220, 380, 440 사용자 지정 선택 | |||||
| 전압변동범위 | ±10% | |||||
| 정격주파수 | 50Hz, 60Hz, ±5% | |||||
| 억률 | 0.85LAG | |||||
| 출력전압 | 상수 | 1상, 3상 | ||||
| 정격전압 | 가변폭 지정및 선택 | |||||
| 정격주파수 | 40Hz~70Hz 가변, 또는 50Hz/60Hz 선택(사용자 지정) | |||||
| 전압안정도 | ±1% 이내 | |||||
| 과도전압변동 | ±5%이내 | |||||
| 과도전압응답속도 | 50mx 이내(±1% 이내로 복귀시) | |||||
| 파형왜율 | THD 3% 이내 | |||||
| 과부하내량 | 정격의 120%에서 10분간 이상 없음 | |||||
| 역률 | 0.8LAG | |||||
| 소음 | ||||||
| 종합효율 | 85% 이상 | |||||
| 축전지 | 종류 | 구매시 선택 | ||||
| 정전보상시간 | 구매시 선택 | |||||
| 용량 | 구매시 선택 | |||||
| 수량 | 16CELL, 20CELL | |||||
| 절연특성 | 절연저압 | AC 1500V 60Hz로 1분간 인가 | ||||
| 절연저항 | DC 500V MEGGER로 측정시 5Ma이상 | |||||
| 온도특성 | 변압기류 | 125 DEG 이하 | ||||
| 기타 | 80 DEG 이하 | |||||
| 외함크기 (mm) |
Width | UPS와 SIZE 동일(11면 참조) | ||||
| Depth | ||||||
| Hight | ||||||
[상시 규격은 설계변경에 따라 변경될 수 있습니다.]
