SJU-1000 SERISE는 고도의 빠른 응답특성을 제공하는 I.G.B.T 소자를 사용하여, 출력전압과 주파수의 안전성을
보장합니다.
또한, 소형, 경량, 저소음 설계로 사무실 내에서도 사용이 가능합니다.

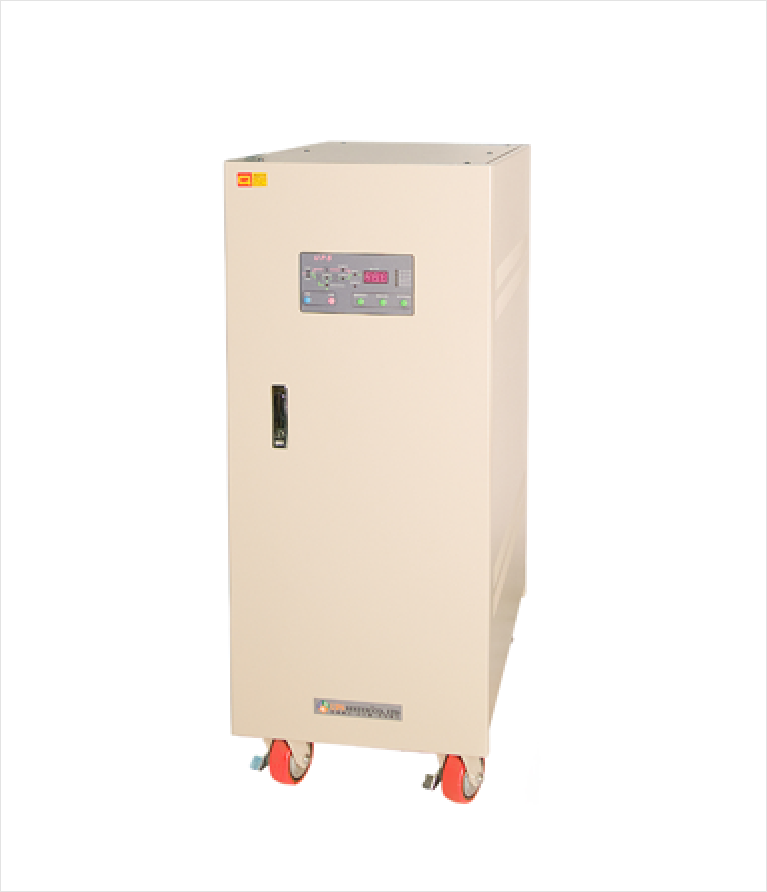

[SJU-10100]

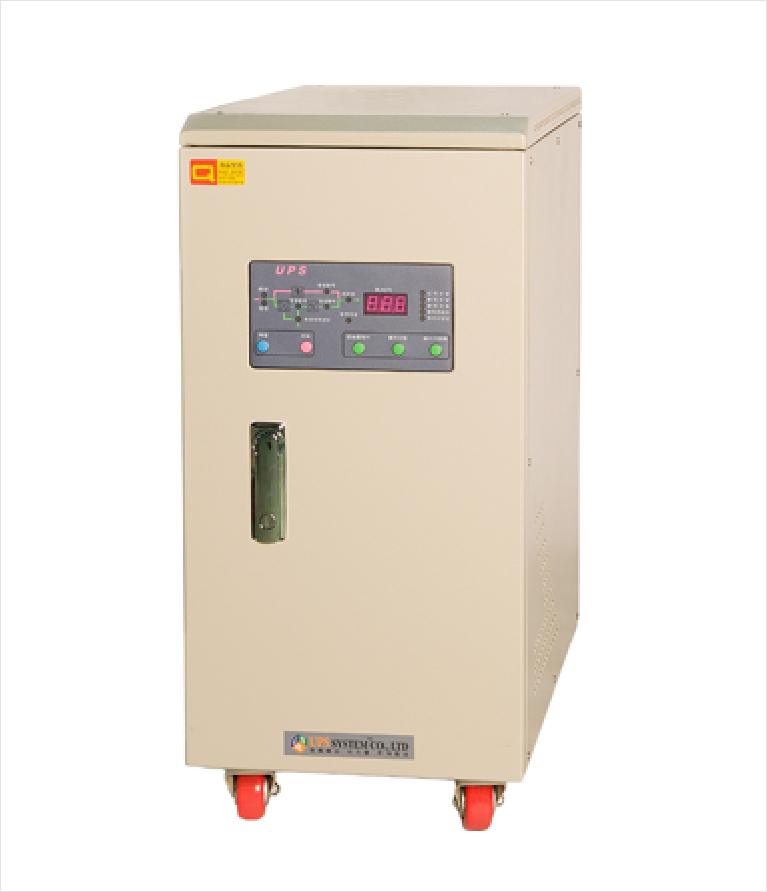

[SJU-1020]

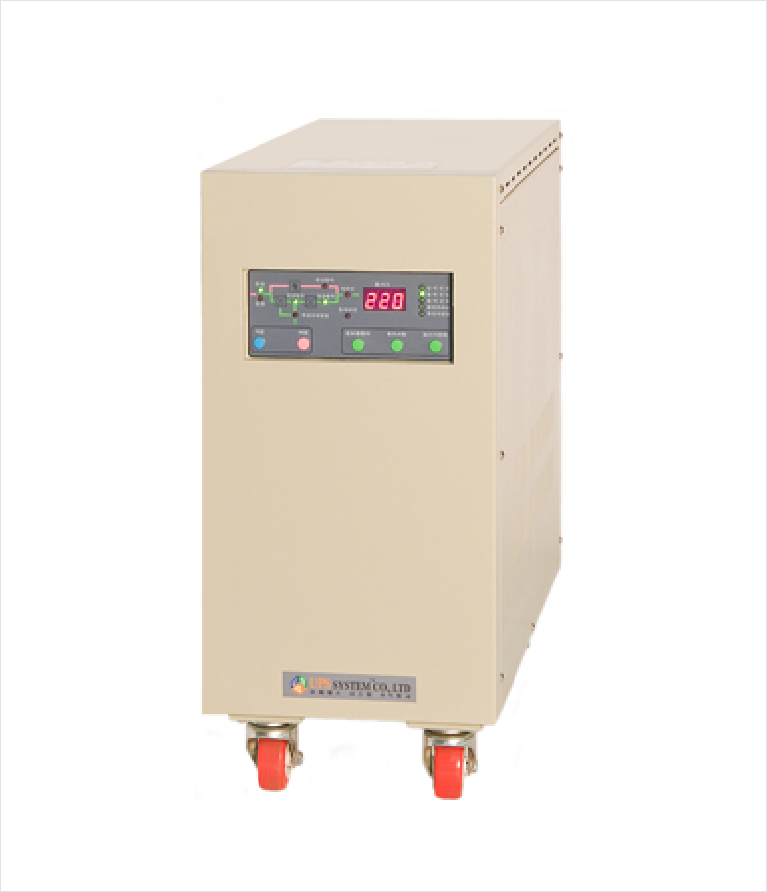

[SJU-1050s]

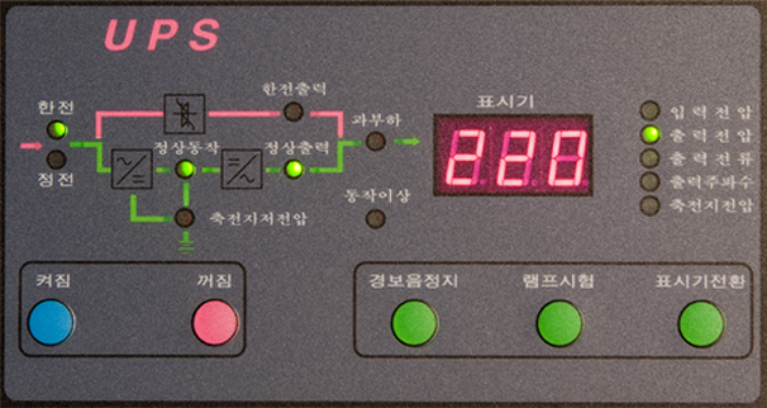

[SJU-METER]
| 특성 | 각종 스위치 기능 |
|
- 소형, 경량설계 - ON-LINE방식 - 고주파 20KHz순시제어 PWM방식 - 과전압, 과부하, 동작이 상시 ALTO-BYPASS기능 내장 - 저소음 및 고효율 실현 - AUTO EQ 충전방식 - 저렴한 가격 - 선명하고 또렷한 LED 디스플레이 방식 |
- 입력전압 표시기능 - 출력전압, 출력전류, 출력주파수 표시기능 - BATTERY 전압 확인기능 - UPS 켜짐, 꺼짐 조작기능 - 램프 테스트 기능 - 경보음 정지 기능 |
| 용량 | 1KVA | 2~3KVA | 5KVA | 7.5~10KVA | 15~20KVA | 30KVA | 40~50KVA | ||
| 일반적사항 | 냉각방식 | 강제풍냉식 | |||||||
| 사용정격 | 100% 연속 사용 | ||||||||
| 정류기 | 제어방식 | Full Bridge 방식 | |||||||
| 제어소자 | THYRISTORY | ||||||||
| 인터버제어방식 | 고주파 20KHz 순시제어(PWM 방식) | ||||||||
| ST/SW 절체방식 | 무순단 동기절체 | ||||||||
| 변압기절연계급 | H종 | ||||||||
| 입력전압 | 상수 | 1상 2선식, 3상 사선식 | |||||||
| 정격전압 | 110V/220V/280V/440V (구매시 지정) | ||||||||
| 전압변동범위 | ±15% | ||||||||
| 정격주파수 | 50Hz, 60Hz, ±5% | ||||||||
| 억률 | 0.85LAG | ||||||||
| 출력전압 | 상수 | 1상 2선식, 1상 3선식(구매시 지정) | |||||||
| 정격전압 | 100V,110V,200V,220V, 110V/220V, 380V/440V (구매시 지정) | ||||||||
| 정격주파수 | 50Hz,60Hz ±0.5% (구매시 지정) | ||||||||
| 전압안정도 | ±1% 이내 | ||||||||
| 과도전압변동 | ±5%이내 | ||||||||
| 파형왜율 | THD 3% 이내 | ||||||||
| 과부하내량 | 정격의 120%에서 10분간 | ||||||||
| 역률 | 0.8LAG | ||||||||
| 소음 | 50dB이내 | 55dB이내 | 60dB이내 | ||||||
| 종합효율 | 85% 이상 | ||||||||
| 동기절체 | 동기절체시간 | 4ms 이내 | |||||||
| 절체조건 | 인버터 고장, 과부하, 직류저전압, 수동전환 | ||||||||
| 축전지 | 종류 | 구매시 선택 | |||||||
| 정전보상시간 | 구매시 선택 | ||||||||
| 용량 | 구매시 선택 | ||||||||
| 수량 | 16CELL | 20Cell | |||||||
| 정격전압 | 192V | 240V | |||||||
| 최저전압 | 168V | 210V | |||||||
| 최고전압 | 216V | 270V | |||||||
| 절연특성 | 절연저압 | AC 1500V 60Hz로 1분간 인가 | |||||||
| 절연저항 | DC 500V MEGGER로 측정시 5Ma이상 | ||||||||
| 온도특성 | 변압기류 | 140 DEG 이하 | |||||||
| 기타 | 80 DEG 이하 | ||||||||
| 외함크기 (mm) |
Width | 280 | 280 | 470 | 470 | 500 | 620 | 690 | |
| Depth | 550 | 620 | 700 | 740 | 840 | 920 | 940 | ||
| Hight | 450 | 620 | 1000 | 1150 | 1180 | 1120 | 1230 | ||
[상시 규격은 설계변경에 따라 변경될 수 있습니다.]
RS-232C 간으을 탑재하여 사용자가 PC에서 UPS를 감시,제어할 수 있습니다.
또한,AUTO SHUT-DOWN기능으로 사용자의 DATA를 안전하게 보호합니다.
SNMP기능으로 다수의 PC를 관리할 수 있습니다.

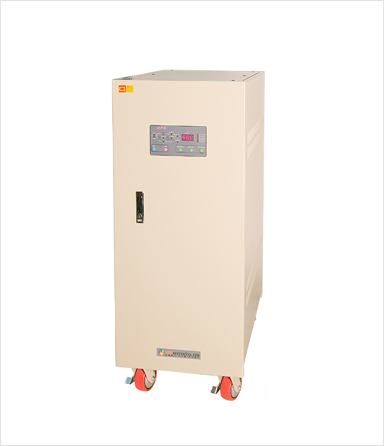

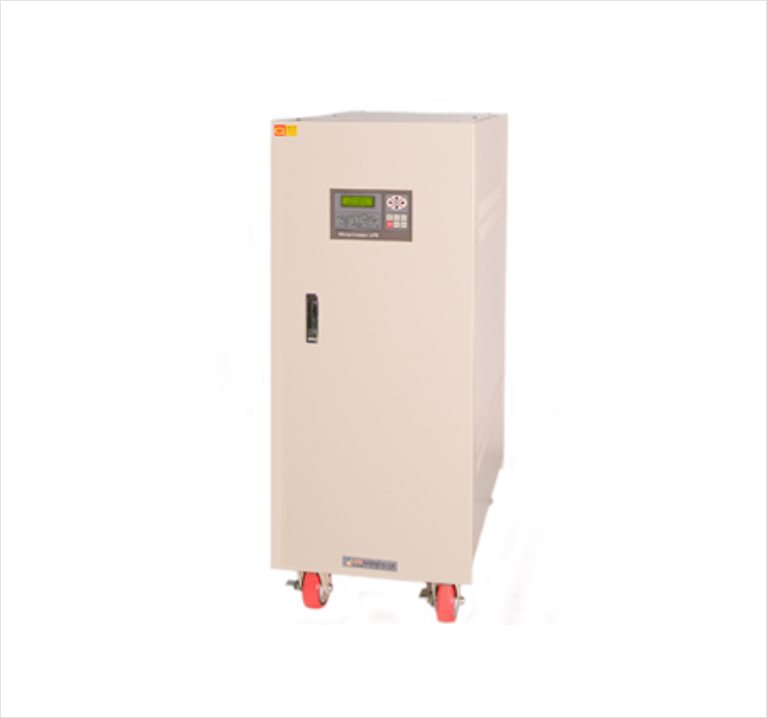

[SJP-10100]

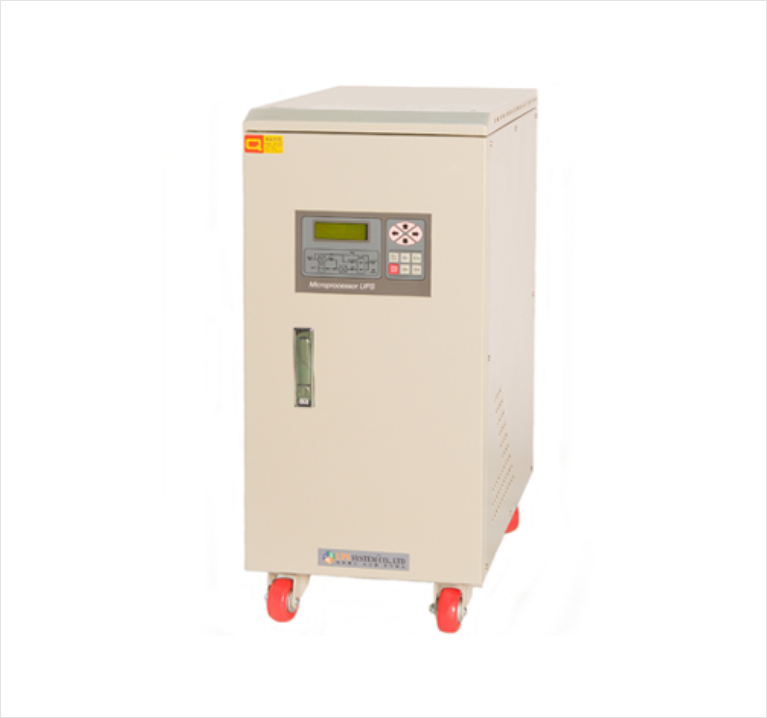

[SJU-1050s]

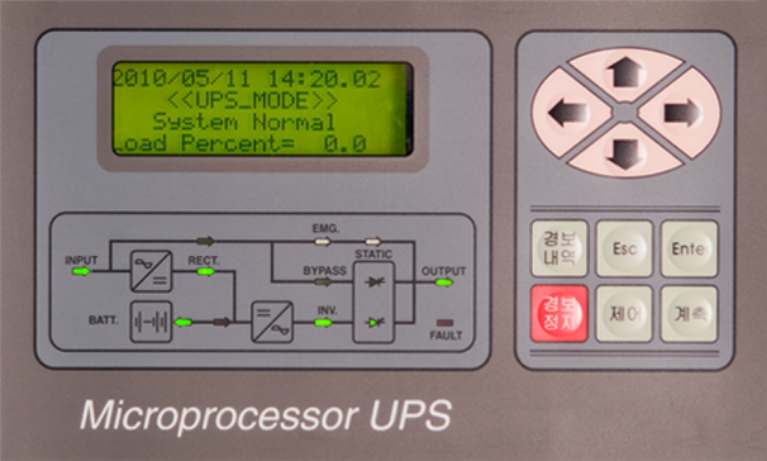

[SJP-1000-METER]
| 특성 | 각종 스위치 기능 |
|
- 마이크로 프로세서를 이용한 디스플레이를 사용 - 고주파 20KHz순서제어 PWM방식 - 저소음 및 고효율 실현 - 과전압, 과부하, 동작이상시 AUTO-BYPASS기능 내장 - ON-LINE방식 - 유지보수 기능 내장(M/G BY-PASS) - AUTO EQ 충전방식 |
- 압력전압, 입력전류, 입력주파수 표시기능 - BATTERY 전압 확인기능 - 시스템 수정기능 - 출력전압, 출력전류, 출력주파수 표시기능 - UPS켜짐, 꺼짐 조작기능 |
RS-232C를 이용한 감시 기능으로, PC를 이용하여 UPS의 동작 상태를 편리하게 확인 할 수 있는 기능
RS-232C를 이용한 감시 기능으로, PC를 이용하여 UPS의 동작 상태를 편리하게 확인 할 수 있는 기능
RS-232C를 이용한 감시 기능으로, PC를 이용하여 UPS의 동작 상태를 편리하게 확인 할 수 있는 기능
| 용량 | 1KVA | 2~3KVA | 5KVA | 7.5~10KVA | 15~20KVA | 30KVA | 40~50KVA | ||
| 일반적사항 | 냉각방식 | 강제풍냉식 | |||||||
| 사용정격 | 100% 연속 사용 | ||||||||
| 정류기 | 제어방식 | Full Bridge 방식 | |||||||
| 제어소자 | THYRISTORY | ||||||||
| 인터버제어방식 | 고주파 20KHz 순시제어(PWM 방식) | ||||||||
| ST/SW 절체방식 | 무순단 동기절체 | ||||||||
| 변압기절연계급 | H종 | ||||||||
| 입력전압 | 상수 | 1상 2선식, 3상 사선식 | |||||||
| 정격전압 | 110V/220V/280V/440V (구매시 지정) | ||||||||
| 전압변동범위 | ±15% | ||||||||
| 정격주파수 | 50Hz, 60Hz, ±5% | ||||||||
| 억률 | 0.85LAG | ||||||||
| 출력전압 | 상수 | 1상 2선식, 1상 3선식(구매시 지정) | |||||||
| 정격전압 | 100V,110V,200V,220V, 110V/220V, 380V/440V (구매시 지정) | ||||||||
| 정격주파수 | 50Hz,60Hz ±0.5% (구매시 지정) | ||||||||
| 전압안정도 | ±1% 이내 | ||||||||
| 과도전압변동 | ±5%이내 | ||||||||
| 파형왜율 | THD 3% 이내 | ||||||||
| 과부하내량 | 정격의 120%에서 10분간 | ||||||||
| 역률 | 0.8LAG | ||||||||
| 소음 | 50dB이내 | 55dB이내 | 60dB이내 | ||||||
| 종합효율 | 85% 이상 | ||||||||
| 동기절체 | 동기절체시간 | 4ms 이내 | |||||||
| 절체조건 | 인버터 고장, 과부하, 직류저전압, 수동전환 | ||||||||
| 축전지 | 종류 | 구매시 선택 | |||||||
| 정전보상시간 | 구매시 선택 | ||||||||
| 용량 | 구매시 선택 | ||||||||
| 수량 | 16CELL | 20Cell | |||||||
| 정격전압 | 192V | 240V | |||||||
| 최저전압 | 168V | 210V | |||||||
| 최고전압 | 216V | 270V | |||||||
| 절연특성 | 절연저압 | AC 1500V 60Hz로 1분간 인가 | |||||||
| 절연저항 | DC 500V MEGGER로 측정시 5Ma이상 | ||||||||
| 온도특성 | 변압기류 | 140 DEG 이하 | |||||||
| 기타 | 80 DEG 이하 | ||||||||
| 외함크기 (mm) |
Width | 280 | 280 | 470 | 470 | 500 | 620 | 690 | |
| Depth | 550 | 620 | 700 | 740 | 840 | 920 | 940 | ||
| Hight | 450 | 620 | 1000 | 1150 | 1180 | 1120 | 1230 | ||
[상시 규격은 설계변경에 따라 변경될 수 있습니다.]
