SJU-3000 / SJP-3000
개요
대형 LCD PANNEL채용으로 사용자가 UPS의 상태를 보다 편하게 확인가능 RS-232C, SNMP기능을 탑재하여
사용자가 PC에서 UPS를 감시, 제어할 수 있습니다.
또한, AUTO SHUT-DOWN기능으로 사용자의 DATA를 안전하게 보호합니다.
금용전산실, 학교전산실, 병원, 회사전산실 각종 자동화 생산라인 등 여러 전산장비에 최적화된 제품입니다.

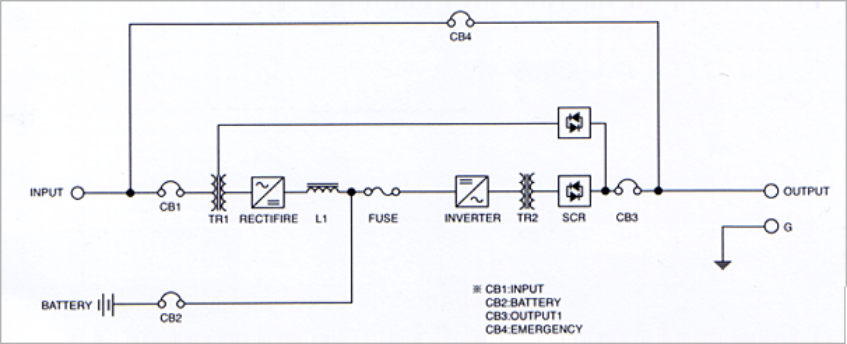

계통도

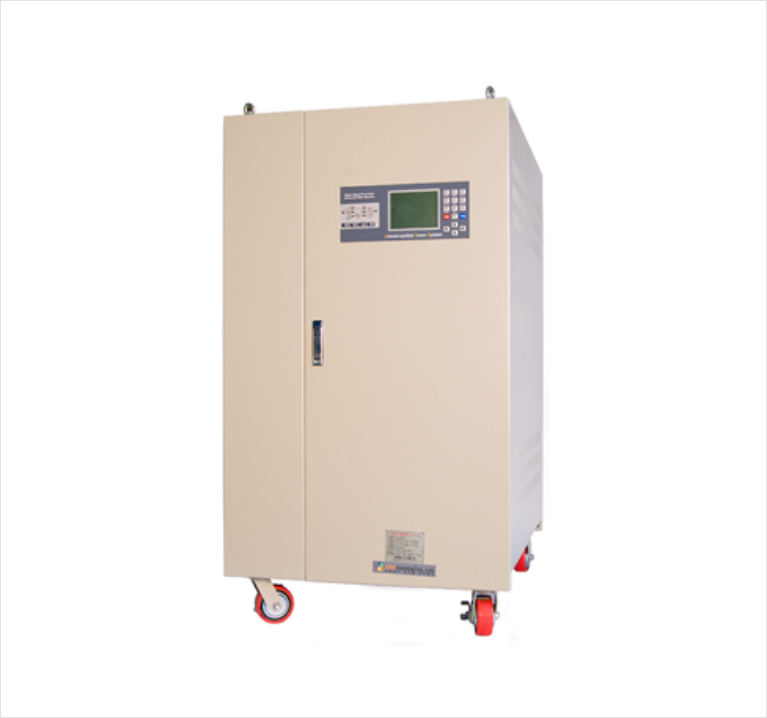

SJU-3000
[SJU-3000]

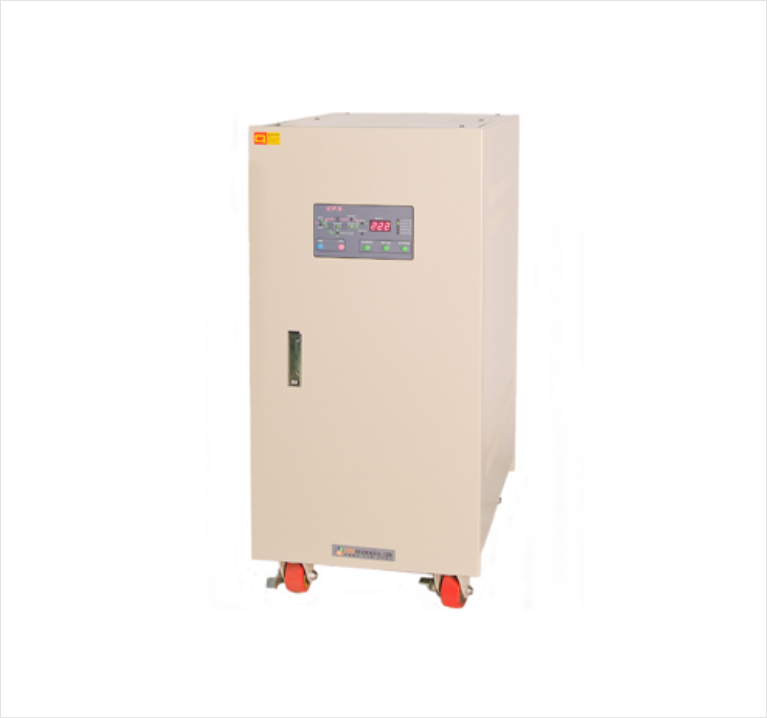

SJP-3000
[SJP-3000]

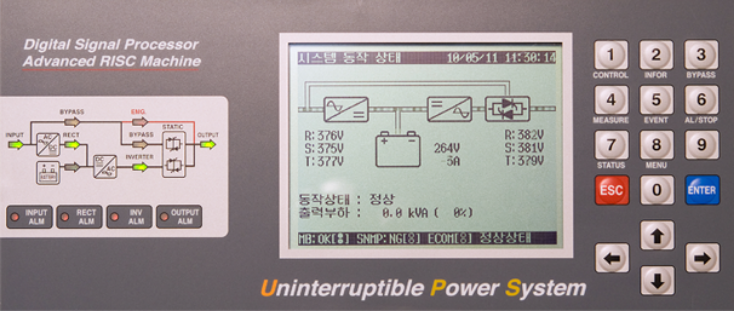

SJU-3000패널
[SJU-3000]

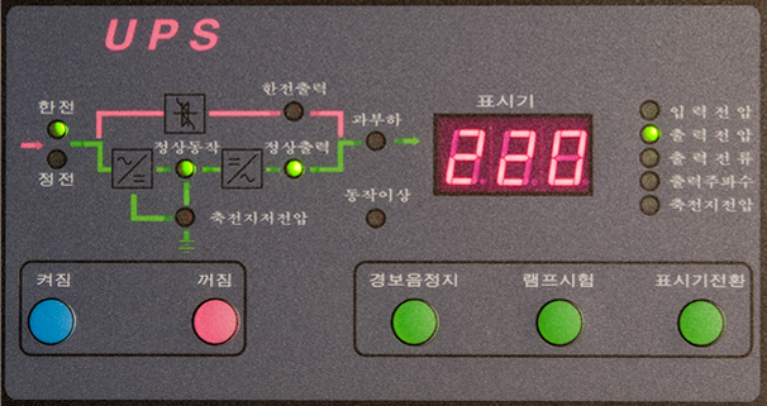

SJP-3000패널
[SJP-3000]
특성 및 기능
| 특성 | 각종 스위치 기능 |
|
- 마이크로 프로세서를 이용한 디스플레이를 사용 - 고주파 20KHz 순서제어 PWM방식 - 과전압, 과부하, 동작이 상시 ALTO-BYPASS기능 내장 - ERR메세지 자동 저장 기능 - 유지보수 기능 내장(M/G BY-PASS) - ON-LINE방식 - AUTO EQ 충전방식 - 저소음 및 고효율 실현 - SNMP네트워크 기능 |
- 입력전압, 입력전류, 입력주파수 표시기능 - 출력전압, 출력전류, 출력주파수 표시기능 - BATTERY 전압 확인기능 - 시스템 수정기능 - UPS 켜짐, 꺼짐 조작기능 - 내부온도 표시기능 |
OPTION
SNMP네트워크 관리시스템
RS-232C통신기능
S-232C를 이용한 감시기능으로, PC를 이용하여 UPS의 동작상태를 편리하게 확인할수 있는 기능
AUTO SHUT-DOWN
(상시 입력 전원을 감시하여, 정전시 PC의 프로그램을 안전하게 종료후 PC를 OFF시켜 사용자의 DATA를 안전하게 보호하는 기능)
전기적 특징
| 용량 | 5~20KVA | 30~60KVA | 80~100KVA | 100~150KVA | ||
| 일반적사항 | 냉각방식 | 강제풍냉식 | ||||
| 사용정격 | 100% 연속 사용 | |||||
| 정류기 | 제어방식 | Full Bridge 위상제어 | ||||
| 제어소자 | THYRISTORY(SCR) | |||||
| 인터버제어방식 | 고주파 20KHz 순시제어(PWM 방식) | |||||
| ST/SW 절체방식 | 무순단 동기절체 | |||||
| 변압기절연계급 | H종 | |||||
| 입력전압 | 상수 | 3상 3선식, 3상 4선식(구매시 지정) | ||||
| 정격전압 | 208V, 220V, 380V, 440V (구매시 지정) | |||||
| 전압변동범위 | ±10% | |||||
| 정격주파수 | 50Hz, 60Hz, ±5% | |||||
| 억률 | 0.85LAG | |||||
| 출력전압 | 상수 | 3상 3선식, 3상 4선식(구매시 지정) | ||||
| 정격전압 | 110V, 200V, 208V, 220V, 380V, 440V (구매시 지정) | |||||
| 정격주파수 | 50Hz,60Hz ±0.5% (구매시 지정) | |||||
| 전압안정도 | ±1% 이내 | |||||
| 과도전압변동 | ±5%이내 | |||||
| 파형왜율 | THD 3% 이내 | |||||
| 과부하내량 | 정격의 120%에서 10분간 | |||||
| 역률 | 0.8LAG | |||||
| 소음 | 60dB이내 | |||||
| 종합효율 | 85% 이상 | |||||
| 동기절체 | 동기절체시간 | 4ms 이내 | ||||
| 절체조건 | 인버터 고장, 과부하, 직류저전압, 수동전환 | |||||
| 축전지 | 종류 | 구매시 선택 | ||||
| 정전보상시간 | 구매시 선택 | |||||
| 용량 | 구매시 선택 | |||||
| 수량 | 20CELL | |||||
| 정격전압 | 240V | |||||
| 최저전압 | 210V | |||||
| 최고전압 | 270V | |||||
| 절연특성 | 절연저압 | AC 1500V 60Hz로 1분간 인가 | ||||
| 절연저항 | DC 500V MEGGER로 측정시 5Ma이상 | |||||
| 온도특성 | 변압기류 | 140 DEG 이하 | ||||
| 기타 | 80 DEG 이하 | |||||
| 외함크기 (mm) |
Width | 540 | 740 | 840 | 890 | |
| Depth | 800 | 940 | 1140 | 1240 | ||
| Hight | 1140 | 1230 | 1600 | 1600 | ||
[상시 규격은 설계변경에 따라 변경될 수 있습니다.]
